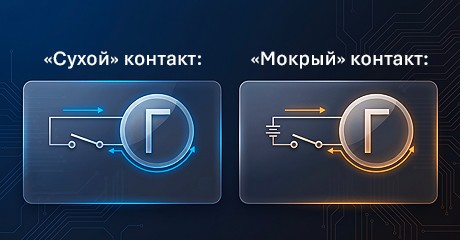

«Сухой» и «мокрый» контакты: что это такое, принципы работы, отличия

При проектировании и монтаже систем резервного электроснабжения ключевой задачей является корректная интеграция оборудования в общую сеть автоматики. Когда на объекте устанавливается дизельная генераторная установка, необходимо обеспечить ее взаимодействие со щитом автоматического ввода резерва (АВР), внешними контроллерами, системами диспетчеризации или «умным домом». Передача команд и статусов работы выполняется через управляющие сигналы, в описании которых часто встречаются понятия «сухой» и «мокрый» контакт.

Разберемся подробнее, что значат эти термины, как они работают и какой вариант предпочтителен, если вы планируете приобрести дизельный генератор для дома или промышленного предприятия.

▶ Что такое «сухой» контакт (Dry Contact)

«Сухим» контактом называют релейную пару размыкающих, замыкающих или переключающих контактов, полностью изолированную от источников электрического питания внутри самой панели управления. В этой цепи нет собственной подводимой разности потенциалов или напряжения.

Принцип работы:

• Входная или выходная цепь работает исключительно как механический или электронный ключ (переключатель).
• Напряжение в управляющую цепь подается от внешнего устройства (например, от контроллера АВР или шкафа автоматики).
• При возникновении события (например, пропала внешняя сеть) встроенное реле замыкает или размыкает цепь. Внешняя система фиксирует изменение состояния и подает команду на запуск станции.

Благодаря гальванической развязке «сухой» контакт защищает чувствительную управляющую электронику, которой оснащается дизельная электростанция, от сторонних помех и скачков напряжения.

▶ Что такое «мокрый» контакт (Wet Contact)

«Мокрым» контактом называют коммутируемую группу, на которую изначально подается напряжение постоянного или переменного тока от внутреннего источника питания оборудования (например, +12 В / +24 В от стартерного аккумулятора или 220 В от генератора).

Принцип работы:

• При срабатывании выхода цепь не просто замыкается, а непосредственно выдает электрический сигнал (потенциал) определенной величины.
• Такой контакт способен напрямую питать маломощную нагрузку: промежуточные реле, световые сигнальные лампы, звуковые сирены или исполнительные соленоиды.

Основное ограничение «мокрого» контакта заключается в том, что принимающее устройство должно быть строго рассчитано на тот уровень напряжения, который выдает дизель генератор. Ошибка в согласовании уровней напряжения может привести к выходу из строя управляющих плат.

▶ Сравнение: «сухой» и «мокрый» контакт

Чтобы точнее понять разницу при построении схем автоматизации, сравним ключевые параметры:

▶ Когда требуется «сухой» контакт

В большинстве случаев современный дизель генератор подключается к системам сторонней автоматики именно через сухие контакты.
Это оптимальный вариант для:

1. Подключения к блокам АВР: большинство внешних контроллеров щитов переключения нагрузки рассчитывают получить независимый сигнал «запрос на старт».

2. Диспетчеризации и SCADA: передачи сигналов «Авария», «Работа», «Низкий уровень топлива» на пульт оператора или в систему «умный дом».

3. Безопасного объединения систем: когда дизельный генератор интегрируется в сложную цепь с несколькими независимыми вводами.

▶ Когда применяется «мокрый» контакт

«Мокрые» выходы чаще применяются для локальной индикации и прямых исполнительных команд:

• Прямое включение светозвуковой сигнализации при аварии оборудования.
• Управление внешними жалюзи притока воздуха или соленоидом топливного клапана без использования дополнительных реле.
• Работа с фирменными блоками АВР, рассчитанными на конкретное напряжение аккумулятора станции.

Заключение

Если перед вами стоит задача построить гибкую, надежную и безопасную систему резервного электропитания, наиболее универсальным выбором будет дизель генераторная установка, контроллер которой поддерживает программируемые «сухие» контакты. Это гарантирует простую интеграцию с любым щитом АВР и внешними контроллерами без риска повредить автоматику.

Современный трехфазный генератор, оснащенный микропроцессорным контроллером, позволяет гибко перенастраивать логику работы выходов под конкретные задачи вашего объекта. При покупке оборудования обязательно уточняйте возможности панели управления у специалистов, чтобы подобрать конфигурацию, точно подходящую под проектные требования.
