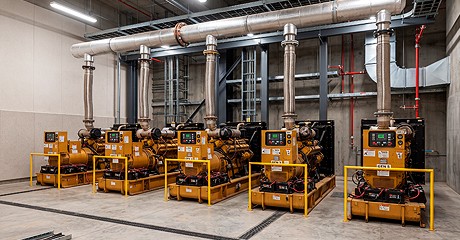

Синхронизация нескольких ДГУ: как устроена система управления и что важно знать
Синхронизация – это процесс параллельного подключения двух и более дизельных генераторов на общую электрическую шину для совместной работы и питания общей нагрузки.
▶ Четыре физических условия точной синхронизации
Параллельная работа – это сложный электротехнический процесс. Чтобы безопасно объединить несколько ДГУ на общую шину без аварии, бросков тока или короткого замыкания, автоматика должна обеспечить точное совпадение четырех параметров электрической сети до момента замыкания силовых контакторов:
● Равенство напряжений: Амплитуды выдаваемого напряжения всех агрегатов должны быть идентичны. Этим параметром управляет автоматический регулятор напряжения (AVR) альтернатора.
● Равенство частот: Частота вращения роторов (и, соответственно, частота генерируемого переменного тока) должна совпадать до десятых долей герца. За это отвечает электронный регулятор оборотов двигателя.
● Совпадение угла сдвига фаз: Векторы напряжений должны идеально совпадать во времени. Подключение происходит строго в момент прохождения синусоид через одни и те же нулевые точки.
● Порядок чередования фаз: Фазы A, B и C должны подключаться в строгой последовательности. Если на объекте монтируется трехфазный дизельный генератор, малейшая ошибка электромонтажников в коммутации силовых кабелей при первом пуске приведет к мгновенному межфазному короткому замыканию и тяжелым повреждениям оборудования.
▶ Как устроена система управления
Современная многоагрегатная дизельная электростанция не может работать без сложной высокоскоростной цифровой автоматики. Управление комплексом берет на себя система распределения мощности (Power Management System – PMS).
Каждая дизель генераторная установка в таком кластере оснащается собственным интеллектуальным контроллером синхронизации. Все контроллеры объединяются между собой быстродействующей цифровой шиной связи (чаще всего CAN-шиной), образуя единый вычислительный центр.
Функции системы управления включают:
✅ Каскадный запуск и остановка (Load Demand). При повышении нагрузки на работающие ДГУ (например, свыше 80-85%) контроллер автоматически дает команду на запуск следующей машины, синхронизирует ее с сетью и плавно переводит на нее часть нагрузки. При снижении потребления лишняя станция мягко разгружается, охлаждается и переходит в спящий режим ожидания.
✅ Распределение активной мощности (кВт). Выравнивается путем высокоточной регулировки подачи топлива в цилиндры каждого двигателя.
✅ Распределение реактивной мощности (кВАр). Балансируется путем изменения тока возбуждения в альтернаторах, чтобы избежать перегрева обмоток и уравнять коэффициенты мощности (cos φ).
✅ Мониторинг аварий и защиты. В случае падения давления масла, перегрева двигателя или сбоя в сети на одной из дизельных станций, контроллер мгновенно (за миллисекунды) размыкает ее силовой выключатель. Оставшаяся нагрузка перераспределяется между рабочими машинами или, при острой нехватке мощности, система отключает неприоритетные линии потребителей.
▶ Технические нюансы: о чем важно знать при проектировании
При создании систем параллельной работы генераторных установок инженеры учитывают множество «подводных камней», о которых редко догадываются обычные пользователи:
1. Уравнительные токи в нейтрали. Если в параллель объединяются агрегаты с разным шагом обмотки альтернатора (pitch) или разной степенью износа, в нейтральном проводнике могут возникать так называемые токи высших гармоник. Они приводят к паразитному нагреву кабелей и самих генераторов. Для борьбы с этим применяют контакторы с размыканием нейтрали, специальные нейтральные дроссели или 4-полюсные автоматические выключатели.
2. Идентичность дизельных станций. В идеале синхронизировать следует абсолютно одинаковые машины – один бренд, одна мощность, один тип двигателей и альтернаторов с одинаковыми переходными сопротивлениями. Синхронизировать станции разной мощности (например, 200 кВт и 500 кВт) или от разных производителей вполне возможно, но это требует установки более продвинутых контроллеров и глубокой настройки ПИД-регуляторов (автоматически поддерживают заданные параметры), чтобы они адекватно и синхронно реагировали на резкий наброс нагрузки.
3. Быстродействие силовых аппаратов. Силовые автоматические выключатели с моторным приводом должны иметь строго нормированное и минимальное время замыкания контактов (как правило, не более 50-80 мс). Это необходимо для того, чтобы сработка механики происходила точно в момент рассчитанного контроллером идеального «окна» синхронизации.
Проектирование и монтаж систем синхронизации – это задача, требующая высокой квалификации инженеров-электриков и программистов АСУ ТП (автоматизированных систем управления технологическими процессами). Ошибка на этапе сборки щита или пусконаладки может стоить очень дорого.
